甲板敷料系列
一、產(chǎn)品組成
本產(chǎn)品由TD16-NH耐火甲板敷料(預制料、骨料及乳膠液料組成)敷設于鋼甲板上組成的耐火甲板結構，一般施工厚度為40mm,符合2010FTP規(guī)則附件I第3部分A-60級耐火性能要求。
二、產(chǎn)品特性
具有強度高、重量輕之特點。有良好的耐火性能，對滲透、熱傳導和沖擊有著良好的阻止能力。結構型式簡單，操作工序簡單，可以明顯降低裝船重量，主要用于有A60級耐火要求及潮濕艙室的敷設。

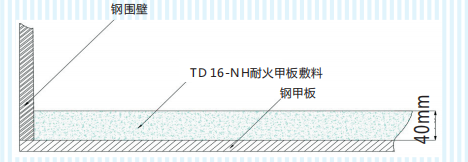

三、結構形式
四、技術指標
| 材料名稱 | 序號 | 項 目 | 技術指標 |
| TD16型甲板敷料 | 1 | 密度 | ≤1000 kg/m3 m² |
| 2 | 抗折強度 | ≥3Mpa | |
| 3 | 抗壓強度 | ≥8Mpa | |
| 4 | 初凝時間 | ≥1h | |
| 5 | 終凝時間 | ≤24h | |
| 6 | 吸水率% | ≤10 | |
| 7 | 3中 0/ X/口午 /0 |
≤5 | |
| 8 | 導熱系數(shù)W/(m.k) | ≤1.2 | |
| 9 | 沖擊試驗 | 不開裂、脫落 | |
| 10 | 振動試驗 | 不開裂、脫落 | |
| 11 | 耐火性能 | 符合2010FTP規(guī)則附件I第1部分A-60級 |
五、材料配比
| 組份名稱 | 包裝規(guī)格 | 每平方用量 | 可施工面積m² |
| 界面劑(A組份) | 10 lc /格 1 K 8 / 用 |
0.1kg | 100 |
| 預制料(B組份) | 25 kg/包 | 20 kg(40mm) | 1.25(40mm) |
| 骨料(C組份) | 5 L c / 向 K8/ |
4 kg(40mm) | 1.25(40mm) |
| 水 | ~10 kg |
六、包裝及貯存
界面劑（A組份）為10kg/桶 ，預制料（B組份）為25kg/包，骨料（C組份）為5kg/包.
存放 陰涼干燥處，防潮，預制料保質期6個月,其它材料一年。
